Что позволяет выявить ультразвуковой контроль при обследовании металлоконструкций и сварных соединений?
Ультразвуковой контроль представляет собой неразрушающий метод обследования, предназначенный для обнаружения внутренних и поверхностных несплошностей в металле, сварных швах, элементах трубопроводов, сосудах, резервуарах, грузоподъемных конструкциях и другом техническом оборудовании. В отличие от визуального контроля, который показывает только доступные для осмотра участки, ультразвуковая дефектоскопия позволяет оценить состояние материала на глубине и определить наличие дефектов, не повреждая изделие. Метод применяется для выявления непроваров, несплавлений, внутренних трещин, пор, шлаковых включений, расслоений, закатов, участков коррозионного износа и других нарушений сплошности.
При проведении работ специалист анализирует отражение ультразвуковых импульсов от границ дефекта и по полученным сигналам определяет его расположение, глубину залегания, условные размеры и характер. Особое значение исследование имеет при проверке сварных соединений, поскольку именно в них часто формируются дефекты, способные снизить несущую способность конструкции. Результаты сопоставляются с нормативными требованиями, проектными решениями, технологическими картами и локальной документацией предприятия.
Ультразвуковой контроль может использоваться как самостоятельная процедура или совместно с визуальным, измерительным и радиографическим контролем. Комплексная оценка позволяет получить более полную картину технического состояния объекта, подтвердить проверку соответствия и своевременно определить необходимость ремонта, усиления либо дополнительной диагностики. По итогам оформляются протокол контроля, технический отчет и заключение лаборатории с указанием обследованных зон, примененного оборудования, выявленных показаний и выводов о пригодности объекта к дальнейшей эксплуатации.
Как проходит подготовка и выполнение ультразвукового контроля сварных швов?
Перед началом ультразвукового контроля специалисты изучают техническую документацию на объект, чертежи, схемы сварных соединений, сведения о марке металла, толщине стенки, способе сварки и ранее выявленных дефектах. На основании этих данных определяются объем обследования, зоны контроля, чувствительность аппаратуры, тип преобразователя и методика проведения работ. В Электростали обследование выполняется с учетом особенностей конкретного оборудования и действующих нормативных требований, а также с обязательным соблюдением регламентированных процедур.

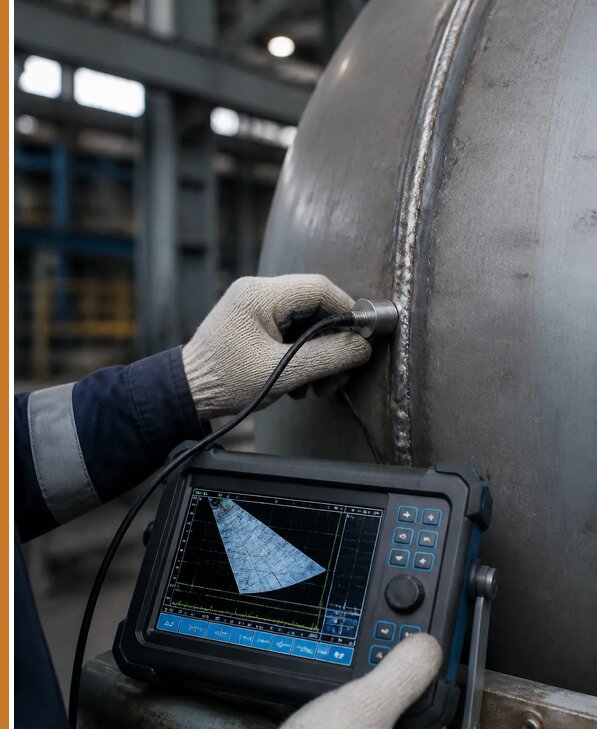

Поверхность в зоне контроля предварительно очищается от загрязнений, рыхлой окалины, отслаивающегося покрытия, масла и иных веществ, которые могут препятствовать прохождению ультразвука. При необходимости выполняется зачистка сварного шва и прилегающего основного металла. Затем специалист наносит контактную жидкость, устанавливает преобразователь и последовательно сканирует заданные участки с разных направлений. Такой подход помогает обнаружить дефекты сварных швов, ориентированные под различными углами, включая несплавления, трещины и непровары.
Во время обследования фиксируются координаты сигналов, глубина их расположения, амплитуда отражения и условные размеры несплошностей. При обнаружении подозрительных показаний выполняется повторная проверка, уточняется конфигурация дефекта и оценивается его влияние на безопасность конструкции. Работы проводятся с учетом требований охраны труда, промышленной безопасности и допуска персонала к соответствующему виду контроля.
После завершения обследования оформляются протоколы и акты, в которых отражаются сведения об объекте, примененной аппаратуре, области контроля, результатах измерений и выявленных отклонениях. При необходимости заказчику передаются схемы расположения дефектов, фотографии подготовленных зон, технический отчет и рекомендации по дальнейшим действиям.
В каких случаях ультразвуковой контроль дополняют другими методами технической диагностики?
Ультразвуковой контроль дает подробную информацию о внутренних несплошностях и толщине металла, однако в отдельных ситуациях для объективной оценки состояния объекта требуется сочетание нескольких методов. Дополнительные исследования назначаются с учетом конструкции, доступности поверхностей, материала, характера предполагаемых повреждений, условий эксплуатации и требований производственной документации. Например, визуальный контроль позволяет оценить состояние поверхности, наличие подрезов, наплывов, поверхностных трещин, деформаций, следов перегрева и нарушений защитного покрытия. Измерительный контроль помогает определить геометрические параметры, фактическую толщину стенки, размеры сварного шва и величину коррозионного износа.
Радиографический контроль может применяться для уточнения характера объемных дефектов в сварных соединениях, когда требуется получить изображение внутренней структуры контролируемого участка. Для определения поверхностных трещин и несплошностей на ферромагнитных материалах иногда используют магнитопорошковый метод, а для немагнитных сплавов и выявления открытых на поверхность дефектов может быть назначен капиллярный контроль. Выбор методики выполняется не формально, а с учетом того, какие именно свойства необходимо подтвердить.
Комплексное обследование особенно важно для оборудования, работающего под давлением, грузоподъемных механизмов, технологических трубопроводов, резервуаров и металлоконструкций, для которых критичны прочность, герметичность и стабильность механических свойств металла. Сопоставление результатов разных методов позволяет повысить достоверность выводов, исключить неоднозначную трактовку сигналов и провести полноценную оценку соответствия объекта установленным нормам.
По результатам комплекса процедур специалисты подготавливают единый технический отчет. В нем указываются использованные методы, выявленные повреждения, результаты измерений, сведения о допустимости обнаруженных дефектов и рекомендации ответственным лицам. Такой пакет документов может использоваться при техническом освидетельствовании, ремонте, продлении ресурса и подтверждении контроля соблюдения требований.
Какие документы оформляются по результатам ультразвукового контроля?
Документальное оформление результатов ультразвукового контроля необходимо для подтверждения факта проведения обследования, обоснования технических выводов и последующего принятия решений по эксплуатации, ремонту или приемке объекта. После завершения работ специалисты систематизируют сведения о конструкции, контролируемых сварных соединениях, участках основного металла, примененном оборудовании и условиях выполнения диагностики. В документах указываются марка и толщина материала, вид соединения, схема расположения зон контроля, объем проведенных работ, параметры настройки аппаратуры и результаты расшифровки полученных сигналов.
Основным документом обычно является протокол контроля. В нем отражаются идентификационные данные объекта, дата обследования, сведения о специалистах, методика, нормативная база, тип преобразователя и итоговая оценка обнаруженных показаний. Если выявлены дефекты, описываются их координаты, глубина, условные размеры, ориентация и допустимость согласно применяемым нормам. При необходимости к протоколу прикладываются схемы, ведомости, фотофиксация, журналы контроля и результаты измерения толщины стенки.
По итогам обследования может быть подготовлено заключение лаборатории, содержащее вывод о соответствии или несоответствии проверенного участка установленным требованиям. Для объектов с большим объемом работ составляется технический отчет, включающий описание примененных методов, анализ результатов, перечень выявленных повреждений и рекомендации по устранению нарушений. В состав комплекта также могут входить протоколы и акты на выполненные работы, документы о поверке оборудования и сведения о квалификации персонала.
Документы оформляются в соответствии с технической документацией заказчика, проектными решениями, действующими стандартами и локальными процедурами предприятия. Их содержание должно быть понятным для технических специалистов, экспертов и ответственных лиц, принимающих решение о дальнейшей эксплуатации. Стоимость обследования рассчитывается индивидуально, ориентировочная цена может составлять от 3546 руб/м² в зависимости от объема, сложности доступа, количества соединений и необходимого состава отчетности.
Кто выполняет ультразвуковой контроль и от чего зависит периодичность обследования?
Ультразвуковой контроль должен выполняться специалистами, имеющими необходимую квалификацию, допуск к проведению неразрушающего контроля и практический опыт работы с конкретными видами оборудования и материалов. Исследования выполняются с применением исправных средств измерений и дефектоскопов, прошедших проверку и настройку в установленном порядке. Работы организуются с учетом требований промышленной безопасности, охраны труда, производственной документации и регламентов эксплуатации объекта. Авеста ОТиПБ выполняет обследования с подготовкой комплекта документов, который может использоваться при приемке сварных соединений, техническом освидетельствовании и контроле состояния оборудования.
Периодичность ультразвукового контроля не определяется одной универсальной цифрой. Она зависит от назначения объекта, категории опасности, условий эксплуатации, вида рабочей среды, давления и температуры, интенсивности нагрузок, скорости развития повреждений, возраста оборудования и требований нормативных документов. Внеплановая диагностика может потребоваться после аварии, ремонта, сварочных работ, обнаружения утечки, резкого изменения режима эксплуатации или появления признаков коррозионного износа.
При разработке графика учитываются результаты предыдущих обследований. Если ранее были выявлены дефекты, контролируемые зоны могут проверяться чаще, чтобы отслеживать динамику их развития. Для новых сварных соединений ультразвуковой контроль проводится в рамках приемочного контроля до нанесения изоляции или защитного покрытия, если это предусмотрено технологией. При обследовании действующего оборудования особое внимание уделяется участкам с повышенной нагрузкой, местам изменения сечения, зонам концентрации напряжений, сварным стыкам и областям возможного истончения стенки.
В сентябре специалисты планируют работы с учетом доступности объекта, остановки оборудования и требований безопасного производства. Для предварительного обсуждения состава обследования можно направить запрос КП Николаю Львовичу. Режим работы: Пн-Пт 09-18 Сб-Вс вых.. Телефон для связи: +7 931 105-63-33. Все решения о сроках повторной диагностики принимаются на основании технического состояния, нормативных требований и выводов, указанных в заключении лаборатории.
